大華DH1766系列多通道三路可編程直流電源

簡要描述：大華DH1766系列多通道三路可編程直流電源，包含4個產品型號，三通道獨立每通道輸出電壓范圍為0~32V或0~6V，輸出電流為0~5A或0~3A。2U高，半機架寬，體積小巧，外型美觀，上架便捷。

產品型號：
廠商性質：代理商
更新時間：2025-05-23
訪問量：21

產品咨詢聯系我們

產品分類

Product Category

可編程直流電源

愛科賽博可編程電源 R&S 羅德與施瓦茨直流電源直流電源昂盛達可編程直流電源科威爾直流電源艾諾寬范圍可編程直流電源艾德克斯可編程直流電源

查看全部

詳細介紹

品牌	DAHUA/大華蓄電池	供貨周期	一周
應用領域	能源,電子/電池,汽車及零部件,電氣

大華DH1766系列多通道三路可編程直流電源，包含4個產品型號，三通道獨立每通道輸出電壓范圍為0~32V或0~6V，輸出電流為0~5A或0~3A。2U高，半機架寬，體積小巧，外型美觀，上架便捷。

大華DH1766系列多通道三路可編程直流電源

大華DH1766系列多通道三路可編程直流電源

產品特點

三通道輸出隔離，獨立可控
4.3"LCD顯示屏，可同時顯示三路電壓電流預置值和回讀值
高精度及高分辨率，可達0.1mV/0.1mA
低紋波噪聲，紋波有效值低于250uV，峰峰值低于3mV
超快速的動態響應，響應時間小于50uS
圖形化顯示界面，可實時顯示輸出波形動態
支持List序列編輯
可編程硬件過壓、過流、過溫保護
標配USB和LAN接口，HOST USB接口
全角度搖架設計；2U高半機架小體積

提供高精度的輸出

DH1766系列直流電源可提供優異的輸出精度及置信度，在特定應用場合可替代電壓表、電流表和基礎供電電源的組合，一臺電源完成全部測試；并且擁有超低的紋波噪聲，紋波有效值低于1mV，峰峰值小于6mV。

快速的瞬態響應

DH1766系列直流電源具有超快的瞬態響應，響應時間小于50uS，可為動態負載提供穩定的輸出電壓。當負載快速變化引起輸出跌落或過沖時，DH1766系列電源可快速恢復到穩定狀態，滿足動態負載的正常測試。

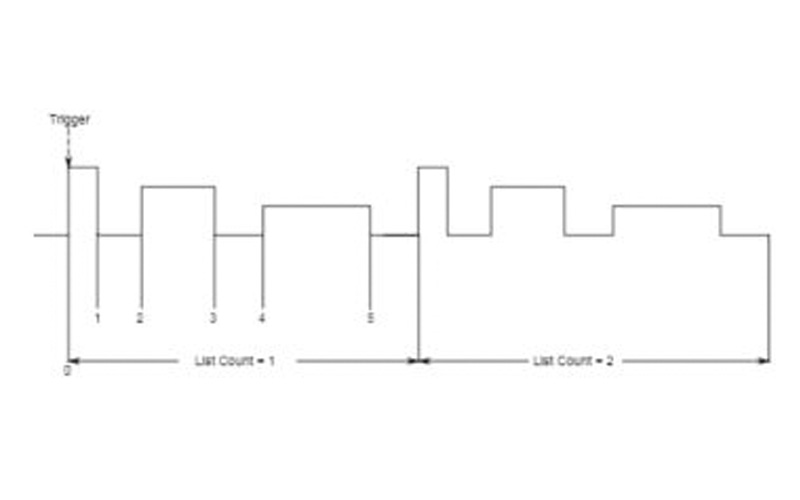

LIST序列功能

DH1766系列支持LIST序列功能，可在本地自定義編輯10組電壓電流序列，并且可通過前面板的HOST USB接口導入序列文件。

主從串并聯跟蹤功能

DH1766系列提供CH1\CH2串并聯功能，擴展電源的輸出范圍，滿足對不同V/I量程的需求。開啟此功能后，無需外部串并接線即可實現1、2通道串并聯輸出。

配置選型

型號	DH1766-1			DH1766-2
	1	2	3	1	2	3
功率輸出	210W			338W
額定直流輸出（0℃至40℃）	0~32V	0~32V	0~6V	0~32V	0~32V	0~6V
	0~3A	0~3A	0~3A	0~5A	0~5A	0~3A
串聯模式電壓	64V		不適用	64V		不適用
并聯模式電流	6A		不適用	10A		不適用
負載調整率±（輸出的%+偏置）
電壓	<0.01%+3mV			<0.01%+3mV
電流	<0.01%+3mA		<0.02%+3mA	<0.01%+3mA		<0.02%+3mA
電源調整率±（輸出的%+偏置）
電壓	<0.01%+1mV		<0.01%+3mV	<0.01%+1mV		<0.01%+3mV
電流	<0.01%+1mA		<0.01%+3mA	<0.01%+1mA		<0.01%+3mA
輸出紋波和噪聲（20Hz至20MHz）
電壓	<1mVrms/5mVpp		<1mVrms/10mVpp	<1mVrms/5mVpp		<1mVrms/10mVpp
電流	<3mArms		<3mArms	<3mArms		<3mArms
12個月內的精度（25℃±5℃）編程精度±（輸出的%+偏置）
電壓	<0.01%+10mV		<0.03%+10mV	<0.01%+10mV		<0.03%+10mV
電流	<0.05%+20mA		<0.05%+50mA	<0.05%+20mA		<0.05%+50mA
回讀精度±（輸出的%+偏置）
電壓	<0.02%+10mV		<0.03%+10mV	<0.02%+10mV		<0.03%+10mV
電流	<0.1%+20mA		<0.1%+50mA	<0.1%+20mA		<0.1%+50mA
編程分辨率
電壓	0.7mV		5mV	0.7mV		5mV
電流	0.1mA		1mA	0.2mA		1mA
回讀分辨率
電壓	0.7mV		5mV	0.7mV		5mV
電流	0.1mA		1mA	0.2mA		1mA
編程（儀表顯示值）
電壓	0.1mV		1mV	0.1mV		1mV
電流	0.1mA		1mA	0.1mA		1mA
回讀（儀表顯示值）
電壓	0.1mV		1mV	0.1mV		1mV
電流	0.1mA		1mA	0.1mA		1mA
過壓保護（OVP）±（輸出的%偏置）
編程精度	0.20%+0.5V		不適用	0.20%+0.5V		不適用
激活時間（發生過壓保護或過流保護后，輸出開始回落的平均時間）
過壓保護（OVP）	<10ms		不適用	<10ms		不適用
命令處理時間
<100ms
進入總偏置1%的向上/向下編程穩定時間
向上滿載	50ms		21ms	50ms		21ms
向上空載	20ms		20ms	20ms		20ms
向下滿載	45		13ms	45		13ms
向下空載	400ms		200ms	400ms		200ms
I/O端口
USB/LAN
重量
約9Kg				約11Kg
總體尺寸（深×寬×高）
371.521388單位：mm				441.521388單位：mm

型號	DH1766-3			DH1766A-1
	1	2	3	1	2	3
功率輸出	378W			210W
額定直流輸出（0℃至40℃）	0~60V	0~60V	0~6V	0~32V	0~32V	0~6V
	0~3A	0~3A	0~3A	0~3A	0~3A	0~3A
串聯模式電壓	120V		不適用	64V		不適用
并聯模式電流	6A		不適用	6A		不適用
負載調整率±（輸出的%+偏置）
電壓	<0.01%+3mV			<0.01%+3mV
電流	<0.01%+6mA		<0.02%+3mA	<0.01%+3mA		<0.02%+3mA
電源調整率±（輸出的%+偏置）
電壓	<0.01%+1mV		<0.01%+3mV	<0.01%+1mV		<0.01%+3mV
電流	<0.01%+3mA		<0.02%+3mA	<0.01%+1mA		<0.02%+3mA
輸出紋波和噪聲（20Hz至20MHz）
電壓	<1mVrms/10mVpp		<1mVrms/10mVpp	<1mVrms/10mVpp		<1mVrms/10mVpp
電流	<3mArms		<3mArms	<3mArms		<3mArms
12個月內的精度（25℃±5℃）編程精度±（輸出的%+偏置）
電壓	<0.02%+20mV		<0.03%+10mV	<0.01%+20mV		<0.03%+10mV
電流	<0.05%+20mA		<0.05%+50mA	<0.05%+50mA		<0.05%+50mA
回讀精度±（輸出的%+偏置）
電壓	<0.02%+20mV		<0.03%+10mV	<0.02%+20mV		<0.03%+10mV
電流	<0.1%+20mA		<0.1%+50mA	<0.1%+50mA		<0.1%+50mA
編程分辨率
電壓	1.5mV		5mV	10mV		5mV
電流	0.1mA		1mA	1mA		1mA
回讀分辨率
電壓	1.5mV		5mV	10mV		5mV
電流	0.1mA		1mA	1mA		1mA
編程（儀表顯示值）
電壓	0.1mV		1mV	10mV		5mV
電流	0.1mA		1mA	1mA		1mA
回讀（儀表顯示值）
電壓	0.1mV		1mV	10mV		1mV
電流	0.1mA		1mA	1mA		1mA
過壓保護（OVP）±（輸出的%偏置）
編程精度	0.50%+1.0V		不適用
激活時間（發生過壓保護或過流保護后，輸出開始回落的平均時間）
過壓保護（OVP）	<10ms		不適用
命令處理時間
<100ms				<10ms
進入總偏置1%的向上/向下編程穩定時間
向上滿載	50ms		21ms	50ms		21ms
向上空載	20ms		20ms	20ms		20ms
向下滿載	45		13ms	45		13ms
向下空載	800ms		200ms	400ms		200ms
I/O端口
USB/LAN
重量
約11Kg				約9Kg
總體尺寸（深×寬×高）
441.521388單位：mm				371.521388單位：mm
