      動態柵極電壓穩定性測試需要考慮哪些關鍵點
      來源:金凱博自動化 發布時間:2024-05-09 類別:技術資訊
      信息摘要:

      第三代半導體,如碳化硅(SiC)和氮化鎵(GaN)器件,因其出色的電子遷移率和熱導率,在高功率和高頻率應用中顯示出巨大潛力。動態柵極電壓穩定性測試是評估這些半導體器件在快速變化的柵極電壓條件下性能穩定性的重...

      第三代半導體,如碳化硅(SiC)和氮化鎵(GaN)器件,因其出色的電子遷移率和熱導率,在高功率和高頻率應用中顯示出巨大潛力。動態柵極電壓穩定性測試是評估這些半導體器件在快速變化的柵極電壓條件下性能穩定性的重要測試之一。以下是進行動態柵極電壓穩定性測試時需要考慮的關鍵點:


      1. **測試目的**:評估第三代半導體器件在動態工作條件下的柵極電壓穩定性,確保器件在快速開關或負載變化時的可靠性。


      2. **測試條件**:設定適當?shù)臇艠O電壓變化范圍和變化速率,模擬器件在實際應用中的開關瞬態行為。


      3. **測試設備**:使用高速示波器和半導體參數分析儀等設備,以捕捉器件在動態柵極電壓下的響應。


      4. **測試方法**:采用雙脈沖測試(DPT)系統,如是德科技的PD1550A,進行動態參數測試,評估器件的開關特性和柵極電壓穩定性。


      5. **數據分析**:分析測試得到的數據,如柵極電流、漏電流、閾值電壓等,評估器件在動態條件下的性能變化。


      6. **安全措施**:在測試過程中,確保采取適當?shù)谋Wo措施,防止器件因電壓突變而損壞。


      7. **測試標準**:遵循相關的國際標準和行業規范,如AEC Q101、AQG 324等,進行標準化測試。


      8. **技術挑戰**:針對第三代半導體的特殊性,如更快的開關速度和更高的工作頻率,測試設備和技術需要能夠適應這些要求。


      9. **柵極電壓穩定性**:特別關注柵極電壓在快速變化時器件的性能穩定性,包括柵極延遲、上升時間和下降時間。


      10. **長期穩定性**:通過長時間的動態柵極電壓測試,評估器件的長期穩定性和老化特性。


      11. **失效模式分析**:識別和分析可能導致器件失效的機制,如熱失控、電流崩塌或柵極氧化層退化。


      12. **測試環境**:確保測試在受控環境中進行,以減少環境因素對測試結果的影響。


      13. **結果對比**:將測試結果與器件規格和預期性能進行對比,評估器件是否滿足設計要求。


      14. **持續改進**:根據測試結果,反饋到器件設計和制造過程中,以不斷優化產品性能。


      15. **特殊檢測需求**:針對第三代半導體的特殊檢測需求,如電流崩塌、動態參數和柵氧缺陷的參數分離等,開發和使用專門的測試技術和設備。


      通過這些測試,可以全面評估第三代半導體器件在動態柵極電壓下的穩定性,為器件的設計優化和應用提供重要依據。


      金凱博第三代功率半導體動態可靠性測試系統具有80個測試通道、每個通道獨立控制;實時保存測試結果,生成測試報告;具有防燙、過流、過壓保護;支持擴展外接標準儀表等眾多優勢性能。并具有高溫高壓高頻高精度脈沖源:dv/dt>50v/ns、頻率50KHz;高精度測試:電流分辨率10pA,電壓分辨率100nV;多參數測量:Vsd電壓、Vgsth電壓、Rds電阻、lgss漏電流、ldss漏電流、溫度,功能完備并有可擴展性。


      老化測試:

      一、DRB動態反偏

      1.試驗時長time: ≥1000h

      2.試驗溫度temp: 25℃

      3.漏源電壓VDS: ≥0.8Vdsmax

      dVDS/dt 取 50V/ns,f≥25kHz;

      4.柵源電壓VGS:0V or VGSmin


      二、DGB動態柵極反偏

      1.試驗時長time:為10^11次循環

      2.試驗溫度temp:25℃

      3.漏源電壓VDS:0V

      4.柵極電壓VGS:VGS=VGSmax至VGS min,dVGS/dt 取 1V/ns,f≥50kHz


      三、HTRB高溫反偏

      1.試驗時長time:≥1000h

      2.試驗溫度temp:最高結溫

      3.漏源電壓VDS:≥0.8Vdsmax

      4.柵源電壓VGS:0V or VGSmin


      四、HTGB高溫柵極反偏

      1.試驗時長:≥1000h

      2.試驗溫度:最高結溫

      3.VDS漏源電壓:0V

      4.柵極電壓:VGS=VGSmax(正柵極電壓測量50%DUT)


      VGS=VGSmin(負柵極電壓測量50%DUT)

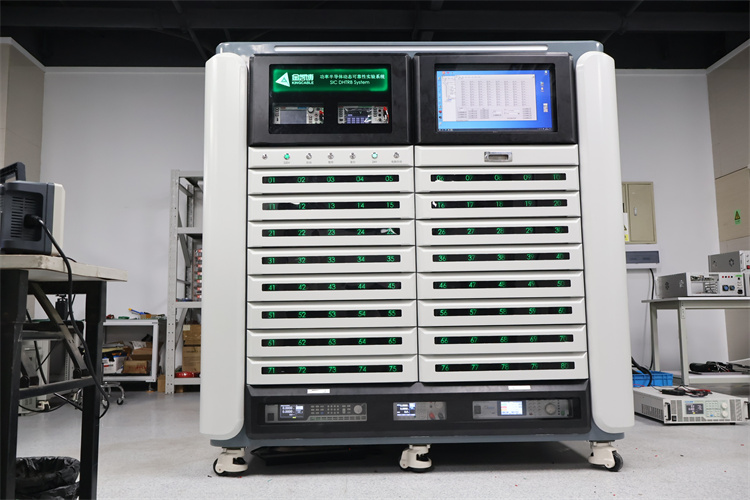

           第三代功率半導體動態可靠性測試系統
