      AQG324標準解析:HTXB測試在功率半導體模塊封裝可靠性中的作用
      來源:金凱博自動化 發布時間:2024-05-16 類別:技術資訊
      信息摘要:

      功率半導體器件在眾多關鍵技術領域扮演著核心角色,尤其是在新能源汽車的迅猛發展背景下,其市場需求迎來了爆炸性增長。與傳統消費電子市場相比,汽車級功率半導體器件工作在更高的結溫、承受更大的功率密度和更高的...

      功率半導體器件在眾多關鍵技術領域扮演著核心角色,尤其是在新能源汽車的迅猛發展背景下,其市場需求迎來了爆炸性增長。與傳統消費電子市場相比,汽車級功率半導體器件工作在更高的結溫、承受更大的功率密度和更高的開關頻率,加之更為嚴酷的使用環境,器件的可靠性成為了一個尤為關鍵的考量點。


      在功率器件的耐久性測試中,靜態HTXB(高溫偏置)試驗對于發現功率模塊的潛在缺陷和驗證其結構可靠性極為關鍵。


      測試原理解析

      HTRB(高溫反偏試驗)

      HTRB試驗主要針對芯片的鈍化層、鈍化結構以及邊緣密封等潛在薄弱點進行檢測。試驗聚焦于離子污染物在溫度和電場作用下的遷移,這種遷移可能導致表面電荷增加、漏電流增大以及閾值電壓退化。此外,模塊組裝過程和材料的熱膨脹系數(CTE)差異也可能對鈍化層的完整性造成重大影響,進而使模塊更易受到外部污染物的侵蝕,引起漏電流的增加。


      H3TRB(高溫高濕反偏試驗)

      H3TRB試驗進一步考察了整個模塊結構的弱點,包括功率半導體芯片的內在缺陷。鑒于多數模塊并非完全密封,芯片和連接線通常嵌入在吸濕性硅膠中,長期暴露可能使?jié)駳鉂B透至鈍化層。在濕度作用下,電壓負荷對鈍化層結構及邊緣密封產生不同影響,同時,污染物也可能通過水分遷移至關鍵區域。此外,與生產相關的離子污染物在溫度和電場作用下的遷移,熱機械應力以及與半導體芯片的相互作用,均可能導致漏電流的增加。


      HTGB(高溫柵偏試驗)

      HTGB試驗旨在驗證柵極連接半導體器件在電負荷和熱負荷長期作用下的綜合性效應,評估柵極介電層的完整性及半導體/介電邊界層的狀況,以及可動離子對半導體的潛在污染。該試驗通過模擬加速工作狀態下的模塊,用于器件的品質鑒定和可靠性監控。

      表1 AQG324 HTXB測試條件及設備能力

      測試項目

      試驗參數

      監測方案

      高溫反偏(HTRB)1.試驗時長:≥1000h
      2.試驗溫度:最高結溫
      3.集電極-發射極電壓:
      ≥0.8VCE,max
      4.柵極-發射極電壓:
      0V or VGSmin
      1.電流檢測范圍:0.1μA~20.0mA
      2.電源輸出電壓:0~±2000V,輸出電流:0.6A
      3.試驗溫/濕度與通電系統聯動,如試驗條件異常觸發閾值報警并停止試驗,生成停機記錄,告知報警原因。
      高溫高濕反偏(H3TRB)1.試驗時長:≥1000h
      2.試驗溫度:85℃
      3.相對濕度:85%
      4.集電極-發射極電壓:
      0.8VCE,max
      (Tvj在初始測試階段<90℃)
      5.柵極-發射極電壓:
      0V or VGSmin
      高溫柵極反偏(HTGB)1.試驗時長:≥1000h
      2.試驗溫度:最高結溫
      3.集電極-發射極電壓:0V
      4.柵極電壓:
      VGE=VGE, max
      (正柵極電壓測量50%DUT)
      VGE=VGE, min
      (負柵極電壓測量50%DUT)
      1.電流檢測范圍:≥1nA
      2.輸出電壓:-30~30V
      3.試驗溫/濕度與通電系統聯動,如試驗條件異常觸發閾值報警并停止試驗,生成停機記錄,告知報警原因。



      通過這些細致入微的測試,可以確保功率半導體器件在新能源汽車等高壓、高溫、高可靠性要求的應用中,發揮出最佳性能,并保障長期的穩定運行。

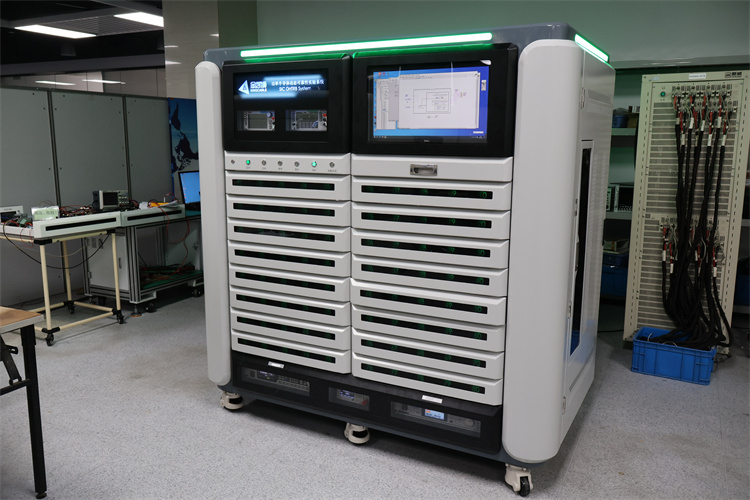

      金凱博碳化硅SiC車規級動態可靠性測試系統具有80個測試通道、每個通道獨立控制;實時保存測試結果,生成測試報告;具有防燙、過流、過壓保護;支持?jǐn)U展外接標準儀表等眾多優勢性能。并具有高溫高壓高頻高精度脈沖源:dv/dt>50v/ns、頻率50KHz;高精度測試:電流分辨率10pA,電壓分辨率100nV;多參數測量:Vsd電壓、Vgsth電壓、Rds電阻、lgss漏電流、ldss漏電流、溫度,功能完備并有可擴展性。

      碳化硅SiC車規級動態可靠性測試系統
